MySQL - ERD 만들기

ERD ?
    개체-관계 다이어그램의 약자로 개체와 개체 사이의 관계를 도표(다이어 그램)으로 표현하는 방법

리버스 모델링 ?
     기존의 Database(Schema)를 ERD로 바꾸는 작업
     Database의 전체적인 구조를 파악하기 쉬움



ERD 만들기

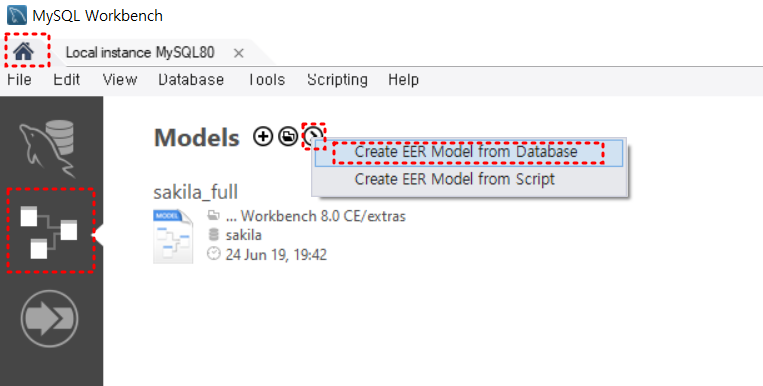

1. [Home] - [Models] - [Create EER Model from Database]

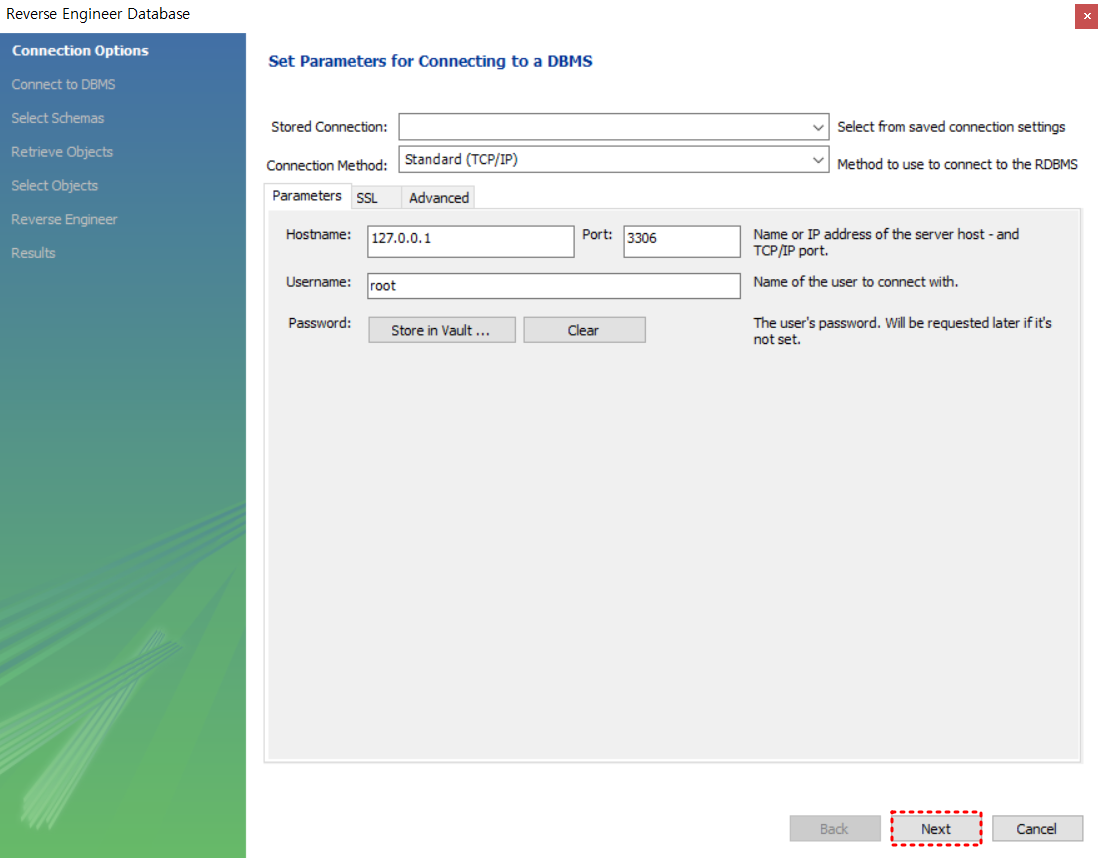

2. 접속 정보 입력 후 next

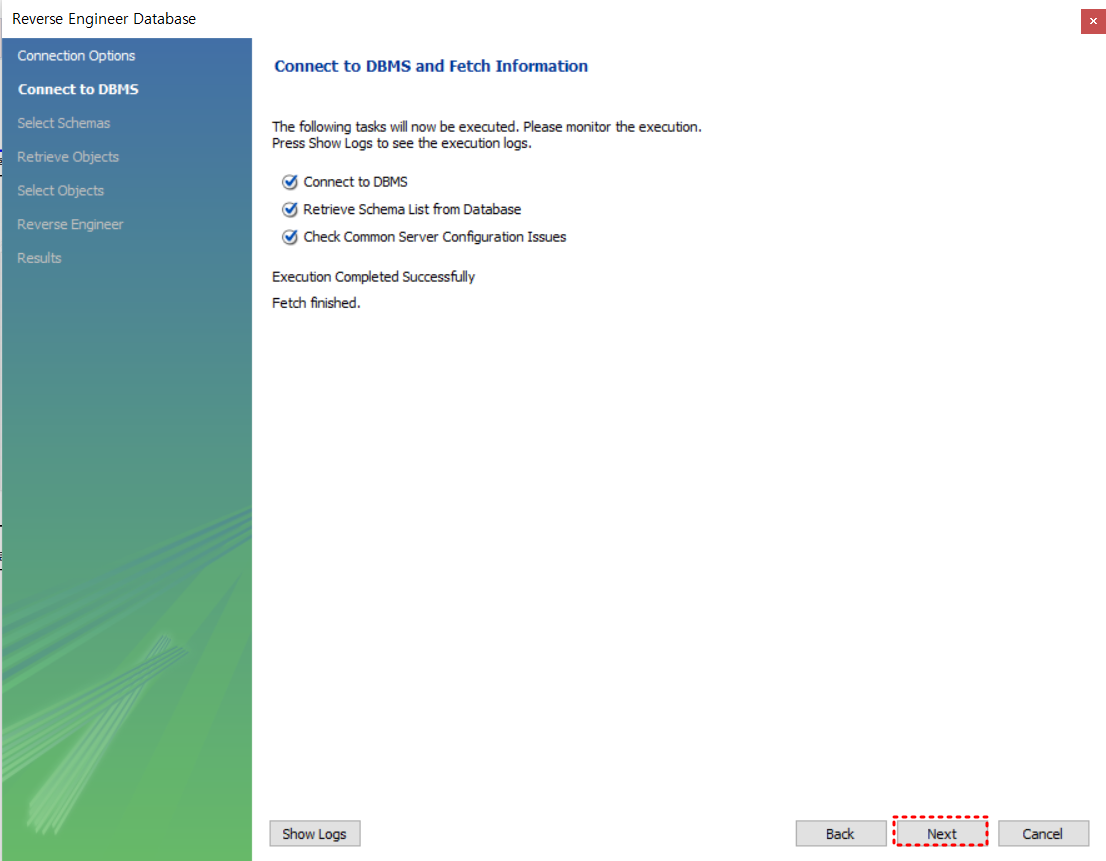

3.  DBMS 접속이 완료 되면 next

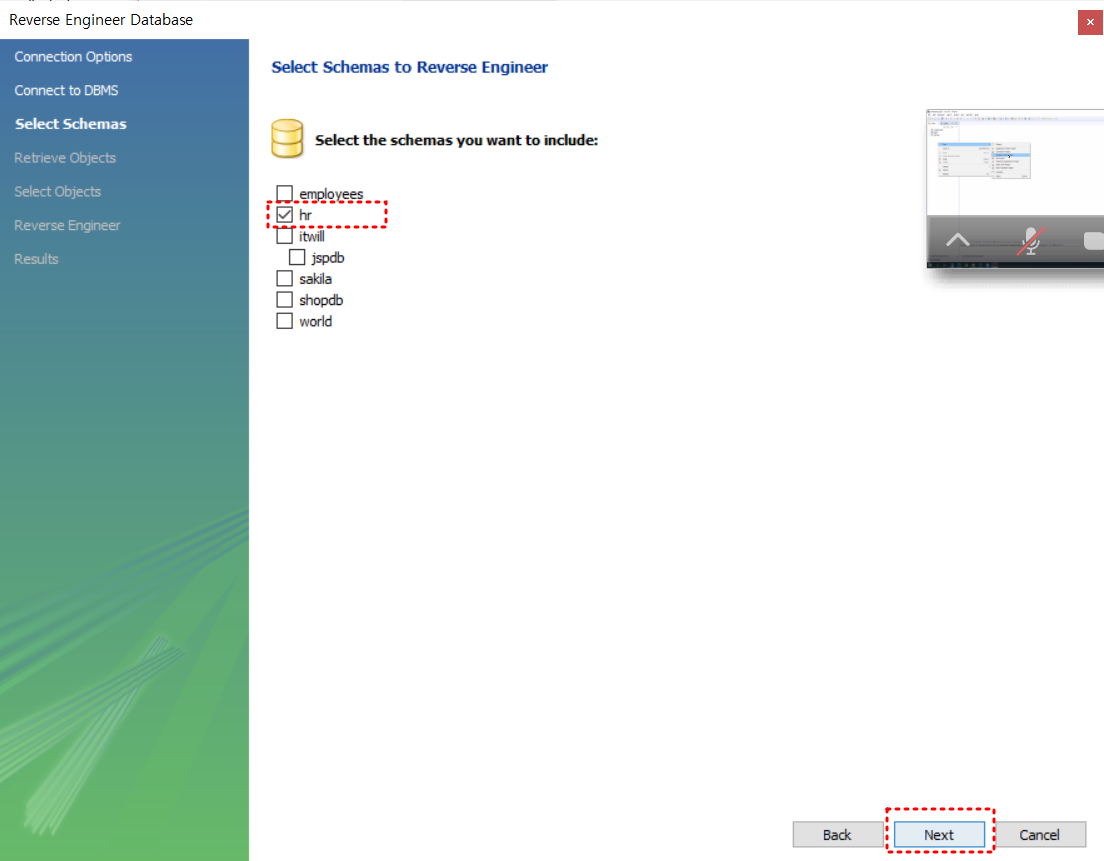

4. ERD를 생성할 기존 database 선택 후 next

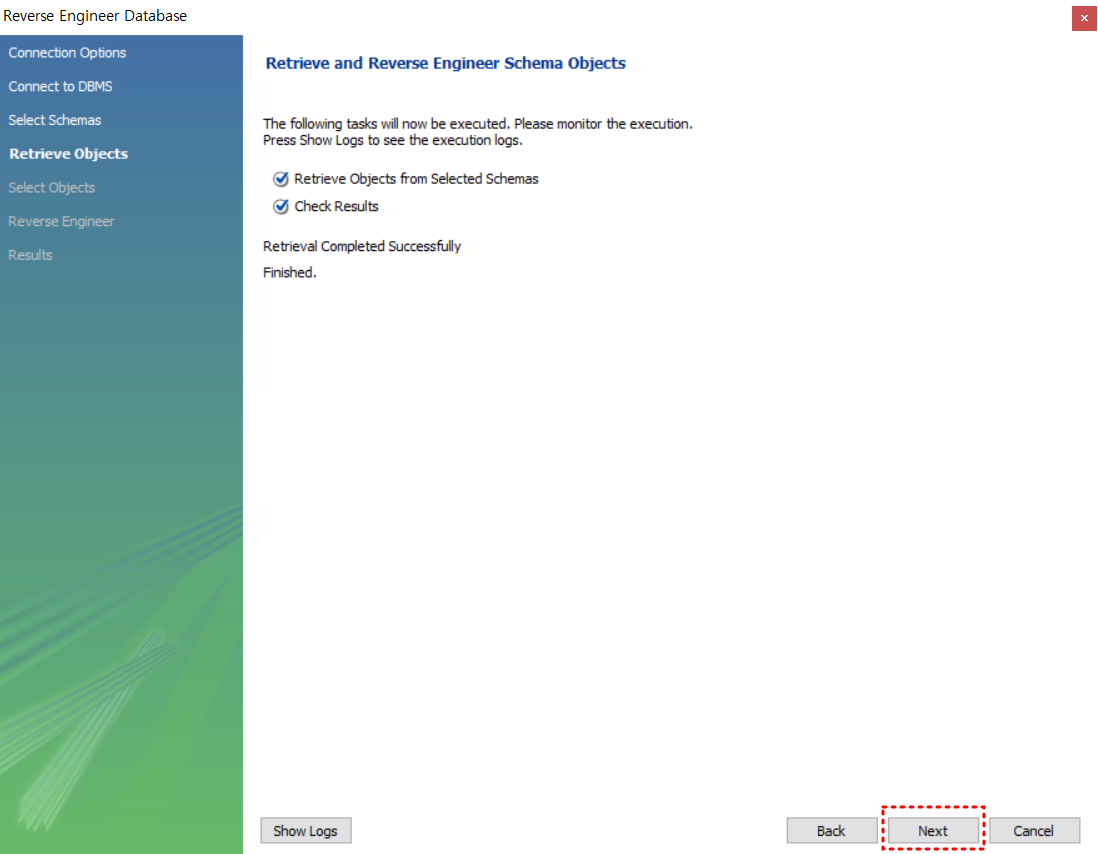

5. 선택한 스키마 확인 작업이 완료 되면 next

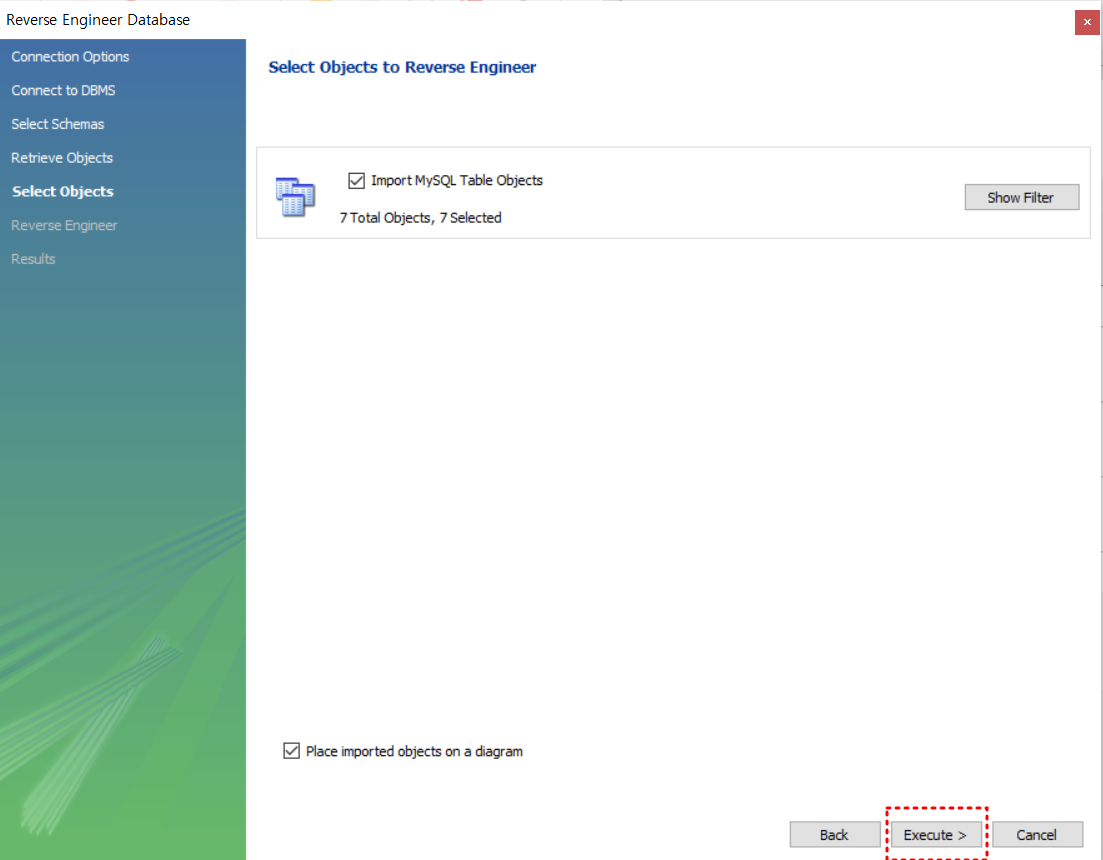

6. 리버스 엔지니어링 작업을 할 테이블 확인 후 execute

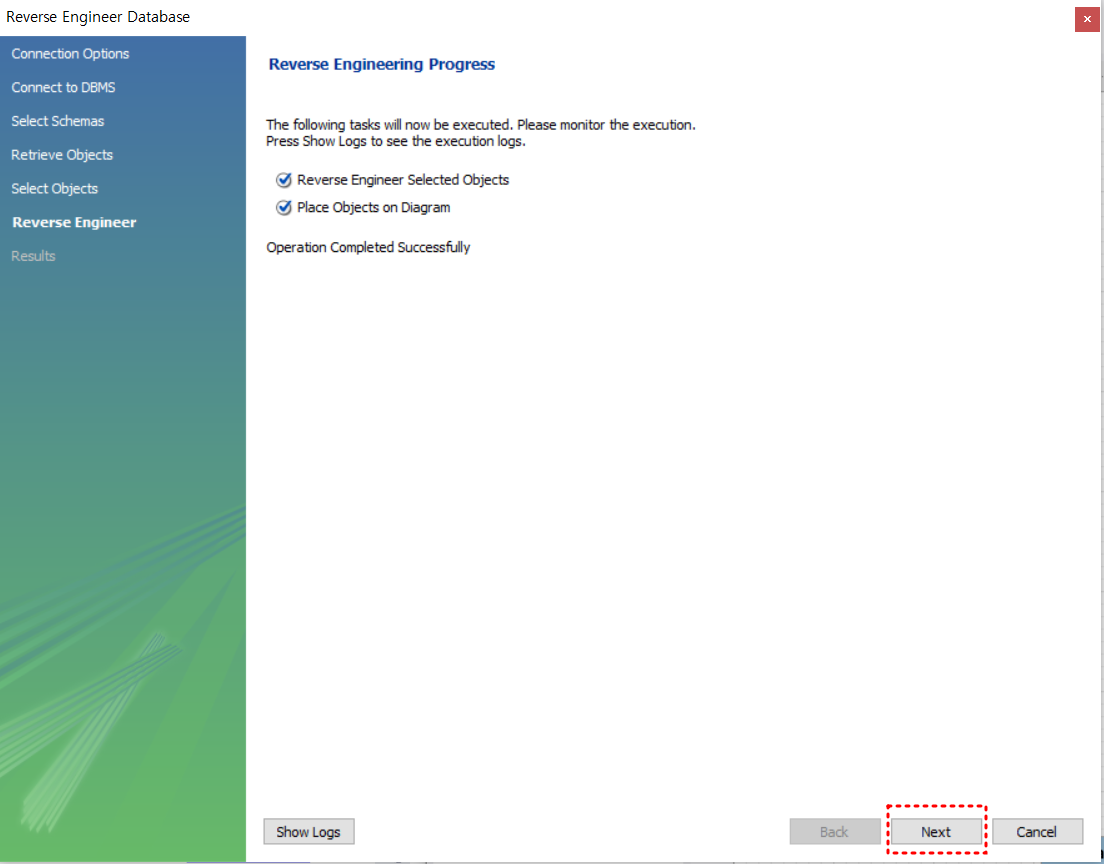

7. 리버스 엔지니어링 작업이 완료되면 next 후 finish

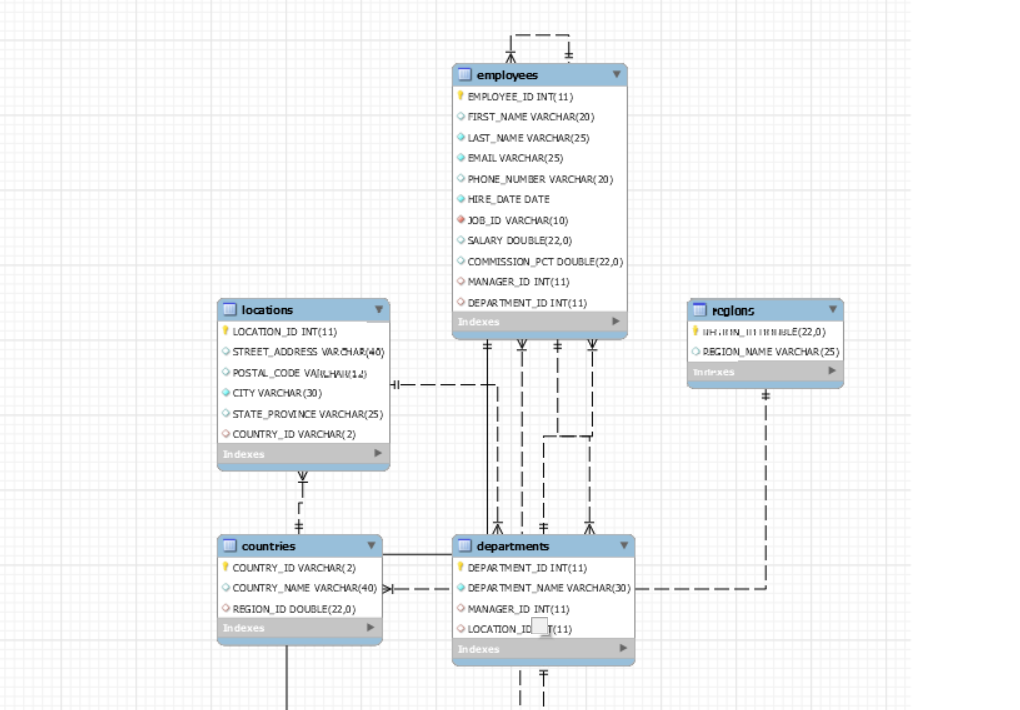

8. 만들어진 ERD 확인
